模块化机房和传统机房的区别,最全面模块化机房建设与传统建设有什么区别？

近年来数据中心建设领域取得的进展，“模块化数据中心”无疑是一个热词。模块化数据中心因其能够提供高性价比、高可用性的建设模式，从而被众多基建厂商所熟知。众多传统数据中心基础设施厂商纷纷进入“模块化”的市场竞争中， “模块化”的理念深入人心。在我国已有不少数据中心开始采用模块化数据中心的建设模式，有的甚至步子迈得更大，采用预制模块化的方式。比如，深圳市于某工业园区的数据中心就是采用当下流行的KITOZER(开拓者）预置模块化技术。在该数据中心的建设过程中，其电力、制冷、通信电缆以及相关的环境监控等都预先部署在一个框架上，类似积木，预先完成测试，然后将这个框架直接部署到数据中心，这样数据中心的建设就如同搭积木，从而加快部署。下面就由广州莱安智能化系统开发有限公司来讲解一下：

随着机房系统的发展，机房建设么事也是层出不穷，模块化机房建设模式相较传统建设模式具备了更多优势，在满足客户业务需求的同时创造更多价值，成为未来数据中心建设模式的新标准与方向标。下面凯利圆科技的工程师就为大家介绍一下模块化机房建设与传统建设的区别，供大家参考。

一、微模块数据简介

微模块数据中心是将传统机房的机架，空调，消防，布线，配电，监控，照明等系统集成为一体化的产品，充分发挥了模块化设计的优势，可以实现系统的快速、灵活部署，这不仅可以大幅降低建设成本，而且能够大幅缩短数据中心的建设周期，微模块数据中心的建设周期减少至8-12周。微模块数据中心建设对机房的空间环境没有特殊要求，不需抬高地板和其它机房的专门装修。

微模块机房，嵌套式整合数据中心物理基础设施一体化，是智能高效的模块化一体式机房，能从容应对供电、消防、监控、管理、运维、扩容等几个方面带来的挑战。

包括UPS 电源、配电、机柜、监控及布线系统等功能模块，适用于政府、教育、医疗、制造、金融、能源、通信等行业的中小型数据中心、分支机构机房、集中管理的分布式机房、成长型模块化数据中心等。

二、微模数据中心解决传统数据中心面临的问题

（一）、传统数据中心面临的问题

1.建设周期长

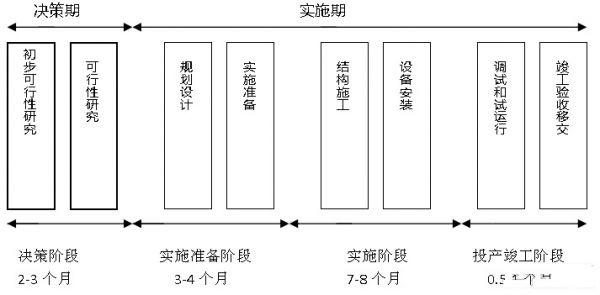

建设周期就是机房基础设施系统规划、设计、安装和付诸运营的速度。从以往经验来看，这一般是按年来计算的。如下图2一显示了此类项目典型的时间表。因为传统的解决方案涉及大量定制过程，所以这个时间表十分冗长。根据项目建设的实际情况，通常将数据中心的基本建设周期细分为决策阶段、实施准备阶段、实施阶段和投产竣工阶段，整个建设周期大概在400天左右。

图2数据中心的基本建设周期

（1）、决策阶段：包括数据中心建设项目的初步可行性研究以及可行性研究，确定项目的投资估算。

（2）、实施准备阶段：包括数据中心建设工程的规划设计和实施准备。

（3）、实施阶段：包括数据中心的设备供应、施工安装和生产准备。施工安装是将建设项目从设计图纸变成实物的一个重要环节。在施工准备工作完成后，需要提交开工报告，经主管部门批准后才能动工兴建。生产准备贯穿在实施准备阶段、实施阶段和投产竣工阶段，主要工作将在实施阶段内完成。

（4）、投产竣工阶段：包括数据中心设备的调试、试运行和竣工验收移交。

（5）、建设周期典型时间是400天左右，当需要不断地预测未来时还会使项目延迟。在业务需求高速变化的今天，这个时间表是不适应和不允许的，用户都希望在几个月内就建成数据中心，而不是几年。

2.扩展性差

扩展能力对于适应性就十分重要了。基于对未来业务需求的分析，根据最坏的情况来规划系统容量，然而他们却无力预见3到4年以后的情形，因此造成了过度建设。另一种方案甚至更加让人担忧，也就是根据当前需要保守建设，采用此方案之后只有在中断业务和增加业务成本的情况下才能够提高容量。有研究显示，目前一般数据中心对其基础设施容量的利用都不足50%.实际上，数据中心的利用率一般只有大约三分之一。试想项目的ROI（投资回报率）可能本应高出三倍，三分之二的投资本可用于公司的其他项目，以带来更丰厚回报。

3.能耗高

巨大的电力损耗数据中心的运行需要大量的电力，传统建设没有很好地考虑用电、制冷、气流管理的问题，很多数据中心的PUE（PowerUsageEffectiveness，数据中心能源效率指标）偏高，采用常规意义下的可靠性较高的环境动力设备，但这些设备往往效率较低，数据中心的PUE都在2.0以上甚至更高，这意味着数据中心所使用的能源约有一半消耗在IT负载上，另一半消耗在包括电源设备、冷却设备和照明设施在内的网络关键物理基础设施上。

4.机房运维难度大

IT运维正面临诸多问题，深陷服务质量低下的困境而无法自拔：粗放式运维，资源台帐不清；加上运维人员交替，运维人员并不了解所有IT资源，管理更无从谈起；缺乏统一的服务接口人，故障响应和故障处理跟踪出现混乱；系统运维优化需要IT人员积累大量的数据和报表进而得出结论，而日常的IT运维管理难以有效统计这些数据。

（二）、微模块数据中心优势

1.快速部署、缩短建设周期

微模块数据中心加快规划与设计速度，可根据设计目标以合理的方式配置系统结构，包括：模块单元的物理排列，仅选用满足当前IT需求的设备数量与类型；微模块批量生产可以实现现货供应，因而提高了交货速度；标准化的连接方式可减少现场配置与连接的工作量，加快安装速度；微模块可以采用与现场一模一样的方式在工厂进行连接并预先测试，系统的调试速度也提高了；仅根据当前的IT需求进行设计，因而只需部署比典型的传统系统设备数量更少的小型基础设施，进一步缩短了各个部署阶段所需的时间。微模块数据中心建设周期可大大缩短，传统数据中心实施阶段需要7-8月，采用微模块建设缩短至2-3个月。

2.方便扩展、分期建设

采用微模块的架构，数据中心可以逐步增加，因而可使从1个微模块到几十个微模块根据需求分期建设。大型数据中心的任何大小的IT空间的配置达到最佳状态。微模块数据中心方案显著降低了数据中心在使用寿命期间的成本。比如大型IDC（互联网数据中心）租赁公司，不知未来客户需要多少台机柜、什么样的供电等级、客户要求短时间增加业务等，采用微模块数据中心是最佳选择。

3.标准模块、稳定可靠

微模块数据中心采用模块化、标准化和高整合设计，使得整个系统稳定度高。同时，微模块数据中心可依据客户需求，在电力备援方案上提供N、N+1、2N等配置方案，满足TIA-942最高Tier4水平。

4.绿色、节能

数据中心在使用寿命期间的电力成本是TCO（TotalCostofOwnership，总拥有成本）中最大的一项。按照现有的IT需求规划基础设施，并根据IT需求的增长添加新的微模块，这种方式使用户只需为所需的设备提供微模块。在数据中心的使用寿命期间，因此而节约的电力成本非常可观。微模块数据中心建设使得供电系统、制冷系统的容量与负载需求更为匹配，从而提高了工作效率并减少过度配置。微模块电源转换率高达95.4%，由于采用标准化的接口和微模块架构，极大节省电能，达到系统节能。采用机柜式（列间）空调，在近热源直接送风，这样气流通路较短，而且制冷更为精准，解决了局部热点的问题。将列间的冷通道封闭隔离，冷热气流互不干扰，避免的气流串扰而导致的热岛效应，避免了风量和冷量损耗。相比传统机房，微模块数据中心制冷效率提升12%以上。微模块数据中心结合水冷系统、自然冷却系统，PUE可降至1.5以下。

5.智能管理、高效运营

智能的管理系统能够帮助客户节能降耗，实现数据机房多层级、精细化能耗管理，通过多种报表精确定位能源额外损耗点。基于大数据分析，输出节能优化方案，构建绿色数据机房。最佳资产管理是对于全网资产的生命周期进行管理实现资产信息的闭环管理，保证数据及时刷新，及时管理。同时帮助用户制定资产维护计划，在维护计划内帮助客户实现主动预警，同时可动态调整维护计划，按照当前实际情况输出优化方案，构建最佳资产管理功能。

三、模块化机房建设与传统建设的区别

在机房建设过程中，相较于传统建设模式，模块化机房建设主要有以下几点区别：

1、一体化分布式部署：批量复制、按需扩展三房归一

从UPS&电池房+空调房+IT机房归一成IT机房，对大楼要求统一明确，统一接口。模块级按需建设，从按一个机房统一建设改为按一个微模块分期建设。20个模块从下单到交付仅用13周，快速的IDC部署能力自适应快速发展需求。

2、模块与土建解耦：一次规划，分期投资，快速部署

土建和IT建设分离，大楼主体及基础水电一次性建设完成，数据中心模块则按需灵活部署。数据中心模块各组件均为标准化产品并预留接口，可快速生产发货、现场快速组装，有效提高ROI，Capex下降10%。

3、模块内部件与通道结构件解耦：灵活应对未来变化

服务器生命周期一般为3-5年，数据中心为10-15年，当未来一轮服务器配置变化，微模块灵活调整内部供配电和制冷的配比即可应对，大大提高微模块未来的可用性。

4、密封通道+冷冻水行级空调降低PUE至1.5

密封通道设计，隔离冷热气流，行级空调就近制冷、就近热量转移，消除局部热点，大幅提高制冷效率，现场测试PUE低至1.5，OPEX降低35%-40%。

5、智能管理架构：单模块监控与集群监控提高运维效率

每个微模块部署一台触摸屏(带独立NetEco智能管理系统)，连接到交换机，负责本模块的监控管理;同时提供北向SNMP接口，支持基于微模块的集群管理，界面清晰，大大提高运维效率。

四、结语：

我们可以看到，正是通过以上五点区别，模块化的建设模式相较传统建设模式才具备了更多优势，在满足客户业务需求的同时创造更多价值，成为未来数据中心建设模式的新标准与方向标。

机房建设标准和等级？

机房建设是一个系统工程，要切实做到从工作需要出发，以人为本，满足功能需要，兼顾美观实用，为设备提供一个安全运行的空间，为从事计算机操作的工作人员创造良好的工作环境。

别人的机房1

一、机房等级分类

按照我国《电子信息系统机房设计规范》(GB50174-2008)，数据中心可根据使用性质、管理要求及其在经济和社会中的重要性划分为A、B、C三级。

A级为容错型，在系统需要运行期间，其场地设备不应因操作失误、设备故障、外电源中断、维护和检修而导致电子信息系统运行中断。A级是最高级别，主要是指涉及国计民生的机房设计。其电子信息系统运行中断将造成重大的经济损或公共场所秩序严重混乱。像国家气象台；国家级信息中心、计算中心；重要的军事指挥部门；大中城市的机场、广播电台、电视台、应急指挥中心；银行总行等属A级机房。

B级为冗余型，在系统需要运行期间，其场地设备在冗余能力范围内，不应因设备故障而导致电子信息系统运行中断。B级定义为电子信息系统运行中断将造成一定的社会秩序混乱和一定的经济损失的机房。科研院所；高等院校；三级医院；大中城市的气象台、信息中心、疾病预防与控制中心、电力调度中心、交通（铁路、公路、水运）指挥调度中心；国际会议中心；国际体育比赛场馆；省部级以上政府办公楼等属B级机房。

C级为基本型，在场地设备正常运行情况下，应保证电子信息系统运行不中断。A级或B级范围之外的电子信息系统机房都称为C级。

别人的机房2

二、数据中心机房组成

包含：中心机房的组成、建筑装修、供电系统、接地防雷系统、空调系统、照明系统、消防报警系统、安防系统、综合布线与网络系统等。

中心机房由主机房和辅助房间组成。主机房：放置各类服务器、主要网络设备、网络配线架（机柜）等。辅助房间包括：UPS电源间、专用空调控制室、灭火钢瓶间、监控室、信息管理人员办公室和维修室。主机房必须是专用房间，辅助房间可根据实际情况适当合并。

我们的机房

三、数据中心机房标准

工程中的数据中心机房建设是保证计算机网络设备和各级劳动保障系统正常运转的关键。现在的计算机设备对运行环境要求较高。因此，必须按照一定的标准规范，科学地设计机房。

1、建筑装修

为保障网络设备的高安全性、高可靠性，机房建筑面积必须达标

2、供电系统

a.保证服务器、网络设备及辅助设备安全稳定运行，计算机供电系统必须达到一类供电标准，即必须建立不间断供电系统

b.信息系统设备供电系统必须与动力、照明系统分开。

c.电力布线要求：机房UPS电源要采用独立双回路供电，输入电流应符合UPS输入端电流要求；将市电不稳定性对机房产生的影响降低到最低；静电地板下的供电线路置于管内，分支到各用电区域，向各个用电插座分配电力，防止外界电磁干扰系统设备；线路上要有标帖表明去向及功能，保证维修方便、操作灵活。

3、接地、防雷系统

a.机房内各个系统都有独自的接地要求，按功能分有交流地、安全保护地、静电地、屏蔽地、直流地、防雷地等。

b.中心机房的接地系统：必须安装室外的独立接地体；直流地，防静电地采用独立接地；交流工作地、安全保护地采用电力系统接地；不得共用接地线缆，所有机柜必须接地。

c.机房防雷体系：主要包括建筑物内、外两层防护措施和机房进出线防护措施。外部防护主要由建筑物自身防雷系统来承担；所有由室外直接接入机房金属信息线缆，必须作防浪涌处理；铠装光纤金属保护层进行可靠接地；所有弱电线缆不裸露于外部环境；弱电桥架使用扁铜软线带跨接，进行可靠接地；机房电源系统至少二极防浪涌处理；重要负载末端防浪涌处理。

4、空调系统

通过该系统保持机房内相对稳定的温度和湿度，使机房内的各类设备保持良好的运行环境，确保系统可靠、稳定运行。市局中心机房必须采用专业空调，备份用的可采用民用空调。

5、照明系统

保持机房内良好的光线照度，方便机房管理员管理维护。机房必须有应急照明系统，由专线或电池供电，应急照明灯具的完好率应保证达100%。

6、消防报警系统

a.机房的物理环境：机房的结构、材料、配置设施必须满足保温、隔热、防火等要求。

b.机房要有：温感、烟感、报警器等装置和消防设备。

c.机房要有防水害措施，确保机房安全运行

7、安防系统

由实时监视摄像系统和其它安全设施组成，全方位监控机房总体运行状况。

8、综合布线与网络系统

a.机房的综合布线是开放式结构，能够满足所支持的数据系统的传输速率要求。

b.网络必须达到百兆网标准，有条件的可以实施千兆网。

c.有主干线路或新建综合布线系统的，主干线路要有冗余。

d.布线系统中所有的电缆、光缆、信息模块、接插件、配线架、机柜等在其被安装的场所均要容易被识别，线缆布设整齐，布线中的每根电缆、光缆、信息模块、配线架和端点要指定统一的标识符，电缆在两端要有标注；保证维修方便、操作灵活。

"

机房建设的四大要求是什么？

正文：

对于计算机房，考虑机房设备运行的安全性以及管理的科学性，需要通过现代IT技术将机房分散的设备运行情况实现集中化的管理，对机房内的UPS、精密空调、配电柜、温湿度点、漏水侦测、氢气探测点、消防、门禁、视频安防监控等系统进行集中监视或控制，在机房配置一台工控机作为现场管理服务器，采集及处理机房的监控数据。

一、系统监控对象说明

　　本次机房监控系统主要包括以下系统的控制：

　　1) 机房动力监控

　　2) 机房环境监控

　　3) 机房安保监控

　　被控设备及系统如下：

　　a) 机房市电接入供电和UPS配电柜。

　　b) UPS。

　　c) 精密空调。

　　d) 消防系统。

　　e) 门禁系统。

　　f) 视频安防系统。

二、系统架构

　　本系统采用工业控制中的集散控制原理，分散控制、集中管理的设计思想。建立机房三级集中监控架构，即系统由以下3个部分组成：现场设备采集层、现场管理服务器、远程WEB浏览站。

　　机房监控解决方案拓扑图如下所示：

三、系统控制功能

　　在主机房设置一台现场管理服务器和集中监控管理软件以实现对机房内所有动力环境及安防系统的监控。主要监控内容包括：机房动力监控、机房环境监控、机房安保监控等三部分监控。

　　监控对象及内容：

　　1) 机房动力监控：

　　配电开关监测：监测重要开关；

　　配电参数监测：监测市电参数；

　　UPS监测：监测UPS；

　　2) 机房环境监控

　　漏水检测：1套漏水系统检测机房内有无漏水；

　　温湿度监测：监测机房内的温度和湿度；

　　消防监测：监测机房内消防信号；

　　氢气监测：监测电池室室内氢气的浓度；

　　3) 机房安保监控：

　　门禁监控：监控所有门禁控制门的人员进出；

　　视频监控：集成机房内视频图像并实现视频与其它子系统的联动；

　　各监控子系统详细功能介绍如下：

四、配电监测

　　1) 监控内容：

　　对于机房的重要配电开关，监视开关是否跳闸或断电等状态，对市电输入柜Dj上的配电开关进行实时监测。安装电量仪监测市电进线的电压、电流、频率、功率等参数。

　　2) 工作方式：

　　采用专用信号处理模块经完全的光电隔离，将输入的强电信号经处理转换为低电平信号，再输入到智能开关量采集模块转换为数据信息，送往现场管理服务器，实现开关状态的监测。

　　配电柜的电压、电流、频率等参数的监控主要采用三相电量检测仪，通过电量仪自带的RS485信号传输至多设备驱动板与集中管理服务器相连，实现实时的电压电流监控。

　　3) 实现功能：

　　重要开关检测功能：可在系统中实时显示机房重要配电开关的状态，一旦开关跳闸或断电可及时报警，并按预先制定的报警策略进行报警，并在界面上显示异常的开关，并可实现自动报警画面切换功能。

五、UPS监测

　　1) 监控内容：

　　监控1台UPS，采用UPS提供远程监控通讯接口与完整准确的通信协议的基础上，监测协议提供的所有状态和参数。对UPS的模拟量与数字量进行实时监测。

　　2) 工作方式：

　　UPS采用布线的方式，并通过RS232/485转换模块将UPS信号直接连接到现场管理服务器上，实现实时的UPS监测。

　　3) 实现功能：

　　通过UPS厂家提供的智能通讯接口及通讯协议，实时地监视UPS整流器、逆变器、电池、旁路、负载等各部分的运行状态与参数。监测参数包括：

　　模拟量:输入相电压，输出相电压，旁路相电压，输入相电流，输出相电流，旁路相电流，电池电压，电池电流，系统频率，系统负载，电池后备时间。

　　数字量:输出电压超范围，电池工作模式，旁路工作模式，电池电压高，电池电压低，系统报警，系统暂停，电池电压低报警，旁路电压超限，主电压超限。

　　所有模拟量与数字量的具体情况依据UPS厂家提供的UPS通信协议而定。

六、精密空调监测

　　1) 监控内容：

　　实时监测2台精密空调的运行状态和参数。在空调厂家提供远程监控通讯接口与完整准确的通信协议的基础上，实现对机房精密空调监控，内容包括各部件（压缩机、风机、加热器、加湿器、去湿器、滤网等）的运行状态、参数数值、故障和异常报警，并可远程修改空调设置参数（温度和湿度）和进行空调的远程开关机。

　　2) 工作方式：

　　空调采用布线的方式，空调信号经嵌入式工作站转换成TCP/IP信号后由网络连接到现场管理服务器上，实现实时的空调监控。

　　3) 实现功能：

　　通过空调自带的智能通讯接口，系统可实时、全面地监控空调各部件（温度、湿度、温度设定值、湿度设定值、空调运行状态、风机运转状态、压缩机运行状态、加热器加热状态、加湿器加湿状态、压缩机高压报警、风机过载、除湿器溢水、加热器故障、气流动故障、过滤器堵塞、制冷失效、加湿电源故障、压缩机低压报警、压缩机高压报警等）的运行状态、参数数值、故障和异常报警，并可远程修改空调设置参数（温度和湿度）和进行空调的远程开关机。

七、漏水监测

　　1) 监控内容：

　　采用节点式漏水监测系统1套，对精密空调下产生的漏水区进行围闭监测。

　　2) 工作方式：

　　铺设漏水感应绳，一旦有水泄漏碰到漏水感应绳，漏水控制器即产生漏水信号，并将信号以RS485形式传输至多设备驱动板与现场管理服务器相连，实现实时的漏水状态监测，可确保系统在第一时间报警，使得机房维护人员可及时发现漏水避免发生重要漏水事件造成巨大损失。

　　3) 实现功能：

　　将漏水感应绳沿可能产生漏水的地方铺设，加上漏水控制器实现机房内漏水监控系统。

八、温湿度监测

　　1) 监控内容：

　　在机房安装温湿度传感器进行区域温湿度监测。

　　2) 工作方式：

　　温湿度探头将采集的温湿度值以RS485形式传输至现场管理服务器，实现实时温湿度监控。

　　3) 实现功能：

　　在本系统中，温湿度一体化传感器将把检测到的温湿度值实时传送到现场管理服务器中，在以电子地图的方式实时显示并记录数据，使用户直观查看机房内的温、湿度参数值。

九、氢气监测

　　1) 监控内容：

　　实时监测位于配电间空气质量，一旦氢气在空气中的含量比例过高时，系统进行报警，提示管理员可能出现了气体泄露。

　　2) 工作方式：

　　氢气探测器检测的浓度值传输至模拟量采集模块转换成数字信号，送往现场管理服务器处理，通过智能通讯接口及通讯协议，在现场管理服务器上统一实时监管。

　　3) 实现功能：

　　用户可根据机房的实际情况，通过监控系统方便地设置氢气的正常值、报警下限、报警上限等参数。

十、消防监测

　　1) 监控内容：

　　对气体消防报警系统进行监控，实时监测其报警状态，并与门禁、视频监控设立联动。

　　2) 工作方式：

　　采用开关量采集模块将消防探测器的干接点变化信号送到现场管理服务器，实时监测各监测点的消防报警情况。

　　3) 实现功能：

　　监控系统一旦监测到有消防报警，监控界面自动切换到消防监测画面上，同时在该页面上显示报警区域，系统进行报警信息提示并发出语音、短信等报警方式，及时通知有关人员排除报警。

十一、门禁监控

　　1) 监控内容：

　　对机房区域出入口的管理，并采用单向/双向刷卡/指纹的进出方式；支持中心发卡模式；刷卡时监控系统可以调用摄像机将刷卡时的图象进行联动打开。

　　2) 工作方式：

　　门禁通过OPC接口集成到监控平台，实现实时门禁监控。

　　3) 实现功能：

　　监测报警

　　实时监测门禁系统中各种设备运行状态以及故障状态的情况；

　　自动记录人员进出情况包括：人名、所进出门区名称、进出时间等。

　　日志管理

　　系统自动记录门禁系统的操作日志、系统日志、报警日志、通行日志（通行记录内容包括：时间、区域、人员卡号、进入方式），可实时对日志进行查询。

　　入侵检测报警

　　有非法入侵情况发生时，门状态感应器被触发，控制器会将此报警信息传送到现场监控服务器，自动弹出相关的报警页面，并在电子地图上形象直观提示发生入侵的地点，同时对外报警；

　　电子地图

　　通过动态的电子地图不仅实时显示系统内设备状态、门的开/关状态、人员进出情况，还可以对报警情况进行准确的定位与直观的显示；

　　联动控制

　　可以与其它系统进行联动控制，例如：当用户在机房门进行刷卡操作时，监控系统自动联动视频监控系统进行抓拍录像，便于管理人员进行身份核实。

　　远程控制

　　可通过网络（包括局域网和互联网），以WEB方式实现远程监控，所监控的对象可以和现场管理服务器具有等同的功能，如打开和关闭门。

十二、视频监控

　　1) 监控内容：

　　对出入口和各区域的人员活动情况进行实时视频监控。视频监控与动力环境监控系统结合，实现与门禁系统、消防监测系统等的联动功能。

　　2) 工作方式：

　　前端摄像机的硬盘录像机通过OPC接口集成到监控平台，实现对视频服务器中的所有视频图像的调用及联动。

　　3) 实现功能：

　　视频浏览：在电子地图上选择监控点击相应的摄像机按钮，系统就会自动调用视频查看控件显示现场的视频图像。

　　联动功能：当门禁系统发出报警信号时，集中管理服务器及时弹出现场图像画面。
