三极管有截止、放大、饱和导通三个状态
三极管作为开关控制使用时需要工作在截止和饱和导通状态。通过控制三极管的基极电流Ib可以让三极管工作在截止和饱和导通状态。
三极管基极限流电阻计算方法
- 以NPN三极管为例计算
- Ic=β x Ib，假如三极管驱动负载的工作电流是100mA,三极管的放大倍数β=100,那么Ib=100mA/100=1mA，三极管的基极电流Ib至少要大于1mA
- 三极管工作在饱和导通区时，Vbe=0.7V，Vce<=Vbe，假如三极管基极驱动电压是5V，那么Ib=(5V-0.7V)/R1
- R1=(5V-0.7V)/Ib=4.3V/1mA=4.3K，为了保证三极管能够可靠的进入饱和导通区，我们一般把Ib电流设大一点，比如把基极电阻设计为2.2K。此时Ib=(5V-0.7V)/2.2K=1.95mA
三极管的基极一般还会加入上拉或者下拉电阻
- 使用NPN三极管做为开关驱动电路时，需要加入一个比较大的下拉电阻，在没有驱动信号输入时，把三极管的基极钳制为低电平，可以有效的避免三极管意外导通。
- 使用PNP三极管做为开关驱动电路时，需要加入一个比较大的上拉电阻，在没有驱动信号输入时，把三极管的基极钳制为高电平，可以有效的避免三极管意外导通。
欢迎关注@电子产品设计方案，一起享受分享与学习的乐趣！关注我，成为朋友，一起交流一起学习
- 记得点赞和评论哦！非常感谢！
如何快速了解三极管的“分类”和“作用”？
三极管种类繁多，型号繁多，但是按照结构分类可以分为NPN三极管和PNP三极管。三极管是常用的电子元器件，使用广泛，按照其工作状态分类，其作用主要是线性放大作用和开关作用。
三极管的分类之一：NPN三极管
NPN三极管是三端元器件，有三个电极，分别是发射极、集电极和基极，分别用e,c,b来表示，信号三极管最常用的封装有TO-92和SOT-23等，NPN三极管的电路符号和常用封装的引脚图如下所示。
三极管的分类之二：PNP三极管
PNP三极管也是三端元器件，分为基极、发射极、集电极等三个电极，PNP和NPN的工作原理是一样的，但是发射极和集电极是存在极性的。PNP的电气符号和常用封装、引脚图如下所示。
三极管的作用之一：线性放大
三极管有三个工作状态，分别为截至状态、线性放大状态和饱和状态，三极管工作在线性状态时可以起到小电流控制大电流的目的，即所说的放大。这个时候，可以把三极管想象成为一个水龙头，通过调节阀门(基极电流)开度的大小就可以控制水流的大小。三极管工作在线性状态时有三种典型的电路：共发射极电路、共集电极电路和共基极电路。如下图所示。
三极管的作用之二：开关作用

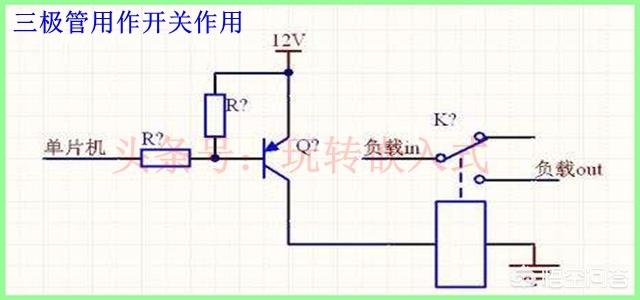

三极管用作开关时，工作在截至和饱和状态，最典型的应用就是三极管驱动继电器电路，以PNP三极管驱动继电器为例，电路图如下所示。
上图中基极电平为低时，三极管工作在饱和状态三极管CE极导通继电器工作；当基极为高电平时，三极管工作在截止状态，继电器不工作。
以上就是这个问题的回答，感谢留言、评论、转发。
更多精彩内容请关注本号：玩转嵌入式。感谢大家。
NPN、PNP型三极管的工作原理是什么？
NPN、PNP三极管根据不同的工作区，可以用做电子开关、负载驱动及信号放大
三极管其实是由两个PN结组成的一个半导体器件，分为NPN型和PNP型，可以把微弱的信号放大。
三极管有基极（b）、集电极（c）、发射极（e）三个引脚；有截止区、放大区、饱和导通三个工作区
- NPN型三极管由两块N型和一块P型半导体夹在一起组成
- PNP型三极管由两块P型和一块N型半导体夹在一起组成
- 让三极管工作在不同的工作区，有不同的作用
三极管的信号放大作用
让三极管工作在放大区，可以起到电流放大作用，以NPN为例，NPN进入放大区必须b-e的PN结处于正偏，b-c的PN结反偏，β是三极管的放大倍数。
- Vb<Vc
- Vb>Ve
- Ic=β*Ib
- Ie=Ib+Ic
微弱的信号输入，经过三极管放大，就可以得到幅度较大的信号了
三极管的开关作用
当两个PN结都正偏，并且Uce<=Ube时，三极管开始饱和导通,Ic=β*Ib,这时候用很少的Ib电流就可以控制负载需的Ic电流了。常用于控制LED、直流马达、蜂鸣器、继电器这些器件的工作。
当两个PN结反偏时，三极管截止，就可以控制负载停止工作 了。
欢迎关注@电子产品设计方案，一起享受分享和学习的乐趣！
记得给评论、点赞、转发哦！
